محصولات اتاق تمیز ( کلین روم )

روشنایی اتاق تمیز

چراغهای مخصوص اتاق تمیز مورد استفاده گروه صنعتی مانا، کاملاً هوابند و غیر قابل نفوذ هستند و کلیه تعمیرات نیز از بالای سقف بدون نیاز ورود تعمیرکاران به داخل اتاق تمیز صورت می پذیرد .با توجه به میزان شدت روشنایی مورد نیاز کارفرما (LUX) در فضاهای مختلف اتاق تمیز و با استفاده از نرم افزارهایی مانند DIALUX، تعداد سیستم روشنایی لازم، تعیین و بر مبنای چیدمان دریچه های هوا، جانمایی می گردد .
چراغ های گروه صنعتی مانا بسته به تعداد لامپ ها دو نوع مختلف هستند:
چراغ فلورسنت توکار 3x36 W کامپکت
چراغ فلورسنت توکار 2x18W کامپکت
و بر اساس محاسبات شدت نور توسط نرم افزارهایی نظیر DIALUX مورد استفاده قرار می گیرند.

پلنیوم باکس

برای انتقال هوا به دریچه هایی با طول بلند از پلنیوم باکس استفاده می شود, پلنیوم باکس نوعی باکس اختلاط هوا بوده که در آن می توان با توجه نوع طراحی آن هوا را به صورت کاملا لایه ای و آرام توزیع نمود امکانات پلنیوم باکس:
- هوادهی یکنواخت در دریچه های خطی با طول های بالا
- استفاده از عایق های صوتی و حرارتی در داخل پلنیوم
- لبه نگهدارنده برای قرار گرفتن بست های خرچنگی دریچه های اسلوت
- ساخته شده از ورق آهن گالوانیزه
- قابلیت ساخت در ابعاد مختلف متناسب با شرایط عملکرد و سفارش

پس باکس (Passbox)

در صنعت داروسازی به حداقل رساندن میزان آلودگی قابل انتقال از طریق مواد و لوازم ضروری می باشد که با توجه به کلاس بندی و حساسیت تمیزی استفاده از پس باکس یا پس توروباکس ما بین فضاها الزامی ست .

دیوارهای اتاق تمیز

گروه صنعتی ماناساندویچ پانل (ساندویچ پنل) دیواری یک نوع دیوار پیش ساخته مدرن و عایق می باشد. این دیوار پیش ساخته یک ساختار سبک و چند لایه است که از دو طرف به دو لایه محدود شده است و در بین این دو لایه فوم عایق پلی اوریتان تزریقی سبک و پایدار با ویژگی های خاص فیزیکی تزریق گردیده استلایه های دو طرف ساندویچ پانل های دیواری میتوانند از ورق های گالوانیزه، آلوزینک، استنلس استیل، آلومینیوم، مس، فایبر گلاس، گچ برگ و یا PVC تشکیل شده باشند. لایه فوم عایق پلی اوریتان تزریقی با کلاس مقاومت در برابر آتش سوزیB1 و یاB 2 در استاندارد DIN 4102 و فشردگی (دانسیته) kg/ m³ 40در بین دو ورق تزریق میگردد و ضخامت ساندویچ پانل ها 60میلیمتر با عرض 960میلیمتر یا 110 میلیمتر در طول دلخواه می باشد.
مقاومت در برابر آتش سوزی : B1
کلاس : w/(mgk) 0.833
رنگ : دارای جدول رنگبندی

پنجرهای غیرقابل نفوذ

این پنجره ها قابلیت نصب در پانل ها و درب ها را دارا هستند، ابعاد آن ها متناسب با فضا و از دو شیشه به قطر هر کدام 3 میلیمتر استفاده می شود که کاملاً مناسب جهت استفاده در اتاق های تمیز می باشند. در فضای داخلی از ژل Desiccants جهت جلوگیری کامل از ورود و نفوذ گرد و غبار و رطوبت استفاده شده است. همچنین از چسب سیلیکون مخصوص دورتادور پنجره جهت آب بندی نهایی استفاده گردیده است.

درب ها(تک لنگه و دولنگه)

درب ساخته شده از دولایه با ضخامت استاندارد 5 میلیمتر با بهترین درجه کیفیت، از جنس پانل با و جنس چهارچوب و فریم دور درب از جنس آلومینیوم با عملیات حرارتی و آنودایز می باشد. درب ها دارای پوشش کاملاً صاف و مناسب جهت اتاق تمیز هستند و چهارچوب مناسب درب ها و همچنین اتصالات مناسب جهت سهولت اتصال و یکپارچگی با پانل ها از دیگ ویطگی های درب ها می باشد.
دارای قابلیت اضافه کردن و نصب اینترلاک در صورت لزوم.
ضخامت نهایی درب ها 60 میلیمتر می باشد و با پارامتر gasketsتولید شده است.
برای درب ها حداقل دو لولا جامد طراحی شده که دوام لازم برای یک عملیات طولانی ماندگار داشته باشد.
همچنین در صورت تمایل قابلیت اضافه کردن پنجره به آن ها میسر می باشد که شیشه آن ها از جنس غیرقابل نفوذ می باشد و به مرور دچار خط و خش نخواهند شد (جهت توضیحات بیشتر به پاراگراف پنجره مراجعه گردد) و با چسب سیلیکون کاملاًSeal می گردند.
درب های دو لنگه نیز به همین ویژگی ها مجهز می باشند.

سقف اتاق تمیز

قابلیت راه رفتن بر روی سقف های کلین روم و ضخامت بین 40 تا 60 میلیمتر می باشد. اتصالات پانل ها به قطر 3 میلیمتر و با استفاده از سیلیکون مخصوص درز گیری می شوند. پانل ها و پروفیل های میانی به گونه ای با اتصالات خاص به هم وصل و محکم شده اند که جهت قرارگیری قطعات مربع شکل دریچه های سقفی و چراغ های روشنایی بسیار مناسب می باشند.
همچنین یکپارچگی و یکنواختی پانل های سقفی با پانل های دیواری در زیبایی هر چه بیشتر محیط مؤثر است.
مقاومت در برابر آتش سوزی : B1
کلاس : w/(mgk) 0.833
رنگ : دارای جدول رنگبندی

فیلترباکس ها

تقاضای اصلی صنعت اتاق تمیز، تهویه مطبوع مناسب و کیفیت هوا است. توزیع هوا در این اتاق ها از طریق فیلتر هپا که در نگهدارنده های فیلتر هپا است، تامین می شود. بنابراین انتخاب یک فیلتر هپا مناسب برای یک نگهدارنده ای که نشتی نداشته باشد و جریان هوا را بدون عبور از فیلتر رد نکند بسیار مهم است. نگهدارنده های فیلتر هپا دارای 3 بخش هستند. فیلتر هپا، جعبه فیلتر( فیلترباکس هپا) و پخش کننده هوا گروه صنعتی مانا در این خصوص از فیلترباکس های دارای استاندارد EN1882 که با دستگاه DIN1496 تست و آزمایش شده اند استفاده می کند.

پروفیل های کرو و اتصالات عناصر اتاق تمیز

اتصالات لازم جهت تکمیل اتاق تمیز مورد استفاده گروه صنعتی مانا عبارتند از :
- پروفيل نبشی آلومینیومی سخت کاری شده
- پروفيل ناوداني آلومينيومي60ميليمتري شاسي ريل كف
- پروفيل تي گريد سقفي آلومینیومی سخت کاری و آنودايز شده
- کروهایPVC دیواری و سقفی مناسب اتاقهای تمیز ساخت ايتاليا
- کروهای PVC زمینی مناسب اتاقهای تمیز ساخت ايتاليا
- ترمینال PVCکنج داخلی و خارجی و در پوش کروها
- نبشی پیش رنگ شده جهت کنج های بیرونی

کانال های هوا برای تامین هوا و اگزاست

سیستم داکتینگ از نوع استیل گالوانیزه و سایز مناسب با میزان توزیع و بازگشت هوا بر اساس قوانین استانداردهای مهندسی محاسبه و اجرا می شود. سیستم داکتینگ بدون هیچ گونه نشتی نصب شده و تست و راه اندازی می گردد. کانال ها شامل عایق از نوع الاستومری با ضخامت مناسب و روکش آلومینیومی می باشد.

طراحی اتاق تمیز

گروه صنعتی مانا با بیش از چندین سال تجربه، طراح انواع اتاق تمیز با توجه به نیازها و استانداردهای خاص این صنعت می باشد. تیم مهندسی ما در طول مطالعات اولیه، طراحی اولیه (Concept Design)تا طراحی دقیق (Detail Design) و نهایتاً اجرای پروژه در کنار شما خواهد بود و با تکیه بر تجربیات و مهارت ها در این زمینه با ارائه راه حل های بهینه جهت صرفه جویی در زمان و هزینه شما را یاری هواهد کرد.

سیستم هواساز اتاق تمیز

توضیحات عمومی :
جدار داخلی دستگاههای هواساز از فولاد ضد زنگ بوده(stainless steel) و بدنه دستگاه دو جداره با عایق پلی یوورتان یا پشم سنگ است. استفاده از پروفیل های Thermal Break و سیستم بازیابی انرژی تلفات را در این دستگاه به حداقل رسانده است. در این سری از دستگاه ها از فن هایی با طراحی خاص استفاده می گردد تا جوابگوی افت فشار بسیار بالای فیلترهای Hepa یا ULPA باشد. همچنین به منظور دستیابی به بهترین کارکرد در سیستم با استفاده از سنسورهای کنترل فشار و همچنین پانل اینورتر، دور فن را تغییر داده تا دستگاه همواره در شرایط optimum قرارگیرد. سینی درین و کف دستگاه ها با شیبی مناسب طراحی و قرار می گیرند تا شستشوی دستگاه به راحتی صورت پذیرفته و آب به راحتی و به سرعت از دستگاه خارج گردد.
در پروژه های اتاق تمیز به دلایل خاص معمولاً نمی توان از هوای برگشتی استفاده کرد و لذا سیستم در اکثر موارد به صورت100% هوای تازه ( full fresh ) استفاده می گردد. پس در چنین مواقعی بحث میزان مصرف انرژی، کنترل آن بهره وری و بازیابی انرژی مطرح می گردد و بسیار حائز اهمیت است. در هواساز های هایژنیک گروه صنعتی مانا همواره در بخش های مختلف دستگاه سعی بر آن شده که جلوی تلفات تا حد امکان گرفته شده و در قسمت اگزاست با مبدل های مناسب، انرژی هوای خروجی Exhaust Air به هوای ورودی Supply Air منتقل گردد تا راندمان سیستم نیز بیشتر شود. - استفاده از پروفیل، یراق آلات و قطعات ساخت کمپانی AROSICO و Pro-LAM ایتالیا
- استفاده از ورق گالوانیزه اروپایی
- جدارداخلی از ورق Stainless-steel
- استفاده از پروفیل با قوس در جدار داخلی (curve) مخصوص اتاق تمیز برای جلوگیری از تجمع آلودگی
- بهرهگیری از پروفیل های Thermal break به منظور کاهش تلفات انرژی در صورت درخواست
- امکان ارائه المیناتور پلی اتیلن با مقاومت بالا در برابر تغییرات دما ساخت پرولم ایتالیا به جای الیماتور آلمینیومی
- بدنه بصورت دوجداره که با عایق پشم سنگ (Rock wool) با ضخامت اولیه 2 اینچ فشرده شده تا ضخامت 22 میلینتر
- امکان ارائه تابلو کنترل مجهز به PLC جهت کنترل پمپ، شیر تدریجی کویل، دور فن و ...
- درب های بازشو قابل قفل شدن ولولای آلمینیوم آلیاژی دایکاست ساخت پرولم ایتالیا
- آب بندی و هوابندی کلیه قطعات و پانل ها با نوار لاستیکی مخصوص و خمیر تروستات با نمره دارویی (Pharmaceutical grade )
- انتخاب فن مناسب با نرم افزار مطابق نیاز پروژه
- فن هوادهی از نوع Plug Fan فاقد تسمه ساخت Comefri اصل ایتالیا
- نصب فنربندی مناسب و Flexible Connector اروپایی جهت جلوگیری از انتقال صدا و لرزش احتمالی فن و الکتروموتور به دستگاه
- الکتروموتور ساخت شرکت زیمنس (Siemens)
- سیستم انتقال قدرت شامل پولیهای Fast montage و تکنیک Taper Lock Bush با تکنیک Wood آمریکا
- امکان ارائه Inverter جهت کنترل دور فن
- قابلیت تأمین سرمایش از طریق coil آبی و یا کویل DX دارای پوشش ضد خوردگی Hydrophilic Blue Coating
- قابلیت تأمین گرمایش از طریق کویل آب گرم ، کویل بخار یا کوره هوای گرم
- فیلتراسیون بر حسب نیاز پروژه (ULPA ,HEPA, Pleated , Bag,…)
- دمپرهای Opposed blade
- رنگ بدنه پودری الکترواستاتیک به ضخامت 70 میکرون
- چراغ ضد آب تونلی، دریچه بازدید از شیشه دوجداره، گریس خور از بیرون دستگاه، کلاهک PVC با طراحی خاص برای پوشاندن زوائد ناشی از پیچ و مهره ها - پوشش بدنه با ورق PVC پشت چسب دار جهت جلوگیری از بروز صدمه در مراحا مختلف حمل و نصب
- کلید اختلاف فشار (Different Pressure Switch)به عنوان نشانگر کثیف شدن فیلترها، منصوب برای فیلترهای کیسه ای و هپا
- استفاده از نرم افزارهای بروز مطابق با استانداردهای جهانی در انتخاب اجزای سیستم و امکان ارائه خروجی مربوطه و...

کلید پریزهای اتاق تمیز

یکی از المان های پرکاربرد در اتاق های تمیز کلید و پریز است. انواع کلیدپریز عبارتند از :
- کلیدپریزهای دستی :
این نوع کلیدپریزها که به صورت تماس دست با آن ها روشن و خاموش می شوند.
- کلید و پریز لمسی یا کلید و پریز مجهز به حسگر حرارتی :
این دسته از کلیدوپریز ها ظاهری زیباتر نسبت به مدل های قدیمی دارند به صورتی که با حس گرمای دست فرمان قطع و وصل مدار صادر می شود.
- کلید و پریز مجهز به حسگر حرکتی:
این نوع از کلیدها برای صرفه جویی در مصرف انرژی مناسب هستند زیرا با توجه به حضور افراد در یک فضا روشن می شوند و با خارج شدن فرد از آن فضا خاموش می شوند به طور مثال امروزه در راهروهای ساختمانی از این کلید و پریزهای مقرون به صرفه استفاده می گردد.
- کلید و پریز تایمری
این دسته از کلیدها در محل هایی که چراغ نباید روشن بماند استفاده می شوند و زمان روشن و خاموش شدن آنها قابل تنظیم است برای مثال در راه پله، حیاط یا پشت بام استفاده از این کلیدها متداول است.
بر این اساس شرکت گروه صنعتی مانا مطابق با پیشرفته ترین و مدرنترین های روز صنعت اتاق تمیز و مطابق با نظر کارفرما بصورت توکار و رو کار، انواع کلیدپریزها را در اختیار ایشان قرارداده و نصب و ره اندازی می نماید.

انواع هودهای لامینار ، شیمیایی و میکروبی

دریچه خورشیدی اتاق تمیز

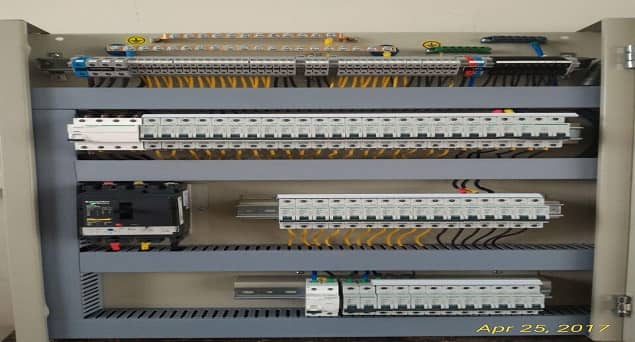

تابلو برق برای تهویه مطبوع

سیستم اینترلاک درب ها

اینترلاک ها(interlocks) شامل یک کنترل قابل برنامه ریزی است. پانل برد CE تایید شده و دارای استاندارد راه اندازی نیز با امکان تغییر می باشد. تمامی لوازم جانبی و قطعات در قسمت پایین پانل برد باید با ولتاژ پایین V12تاV24 کار می شود و هر یک از قسمت ها با کابل کشی اختصاصی به هم متصل گردند. سیستم استاندارد اینترلاک ها شامل:
- وضعیت قفل مغناطیسی
- قفل الکترومغناطیسی (پیستون)
- رنگ سبز قابل رؤیت/ رنگ قرمز قابل رؤیت همراه با دکمه خروج اضطراری و زنگ اخبار می باشد.
